PGA Sockets Adapters

Product categorie van PGA Sockets Adapters, we zijn gespecialiseerde fabrikanten uit China, PGA-aansluitingen, mPGA-sockets leveranciers / fabriek, groothandel van hoge kwaliteit producten van de Geïntegreerde schakeling Socket R & D en productie, hebben wij de perfecte after-sales service en technische ondersteuning. Verheug u op uw medewerking!

China PGA Sockets Adapters Leveranciers

PGA Sockets Pin Grid Array Socket
Een pinnenrasterarray, vaak afgekort als PGA, is een type verpakking met geïntegreerde schakelingen. In een PGA is het pakket vierkant of rechthoekig en zijn de pennen gerangschikt in een regelmatige reeks aan de onderzijde van het pakket. De pennen zijn gewoonlijk 2,54 mm (0,1 ") uit elkaar geplaatst en kunnen al dan niet de gehele onderkant van de verpakking bedekken.
PGA's worden vaak op printplaten gemonteerd met behulp van de through-hole-methode of in een socket gestoken. PGA's zorgen voor meer pinnen per geïntegreerd circuit dan oudere pakketten, zoals een dubbel in-line pakket (DIP).

PGA-sockets en adapters
Lage inbrengkracht Pin Grid Array (PGA) sockets en adapters zijn verkrijgbaar in een verscheidenheid aan RoHS-conforme isolatoren met honderden door schroefbewerking gefabriceerde terminals. Vrijwel elke PGA-voetafdruk kan worden ondergebracht, inclusief interstitiële patronen.

PGA-sockets en adapters   Overzicht
Duurzame constructie voor vrijwel elke toepassing
Grote verscheidenheid aan materialen, lengtes en formaten
Kosteneffectieve methode voor het vervangen, repareren of upgraden van PGA-apparaten
Unieke opties zoals soldeer preform-klemmen elimineren de noodzaak van golfsolderen in gemengde SMT / Thru-hole-toepassingen
RoHS-conforme isolatoren en schroefbewerkte terminals zijn compatibel met loodvrije verwerking - selecteer matte tin / goud (MG) of goud / goud (GG) beplating

Antenk's Pin Grid Array (PGA) sockets
Complexe gedrukte schakelingen zijn te waardevol om direct solderen te riskeren tot dure geïntegreerde schakelingen (IC's). Het gebruik van een stopcontact is het antwoord. Het gebruik van stopcontacten biedt voordelen die kosteneffectief zijn en het bordontwerp vereenvoudigen.

De processorsocket-lijn van Antenk is ontworpen voor gebruik met op Intel en AMD gebaseerde microprocessorpakketten. Sockettypen omvatten landrasterarray (LGA), micro-pin-gridarray (mPGA) en PGA met lage naar nul invoegkracht. De mPGA- en PGA-aansluitingen zijn ontworpen voor verschillende microprocessorpakketten voor notebook-pc's, desktop-pc's en servers. Voor aangepaste toepassingen kunnen de compressiehouders worden geconfigureerd voor de specifieke toepassing.

mPGA / PGA (ZIF)
Deze sockets bieden een PGA-interface met nul-insertiekracht (ZIF) aan het PGA-pakket van de microprocessor en zijn met surface-mount technology (SMT) -solderen aan de PCB bevestigd. PGA-sockets zijn verkrijgbaar in arrays tot 989 posities met eenhefboom-, schroevendraaier- en inbussleutelaandrijfmethoden.
PGA-sockets (LIF)
Deze sockets worden voornamelijk gebruikt voor testtoepassingen van microprocessortools waarbij soldeerbevestiging met een doorgaand gat wordt gebruikt voor het PCB-ontwerp. De contacten zijn buitenmoffen van schroefmachines met gestanste en gevormde of getekende binnencontacten. Aangepaste arrays zijn beschikbaar in meer dan 1.000 posities.

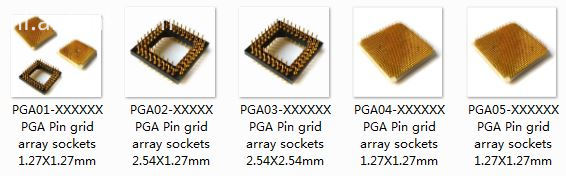

Pin Grid Array (PGA) Sockets Type
MPGA
PGA

PGA

PGA-sockets Typische toepassingen :
Elimineer het laden van pennen met de hand, vergemakkelijk het zicht van de lasverbinding, montage van componenten met een laag profiel of kaartkoppelingen.
